雙環形干粉磁選機各部分結構詳析

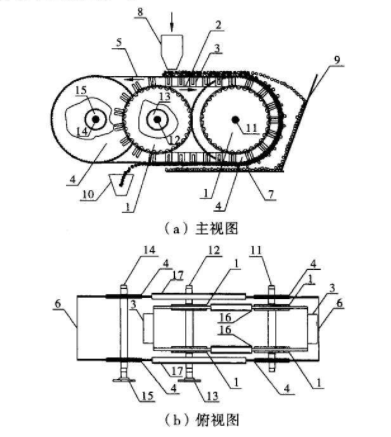

　　雙環形(磁鐵環與皮帶環)干粉磁選機采用長距離環形移動磁系與尾礦排料皮帶立體交又布置的結構，間隔分布的移動磁鐵拖動皮帶面上的粉料翻滾移動，依次單獨實現物料以磁性分類富集、非磁性料拋尾、磁性料細選作用，整個分選過程細粉料不需周全分散。該設備因分選區域大，因而單機產量高。從整體功能的角度，該設備可分為主要工作部分、輔助工作部分和機械運動與傳動部分等3大部分，其結構見下圖。

　　一、主要工作部分：

　　該干粉磁選機主要工作部分包括環形移動的磁系、環形移動的皮帶和尾礦排料皮帶7。其中，環形移動的磁系由磁鐵鏈輪1、安裝在磁鐵鏈輪1上的磁鐵鏈條2，以及間隔安裝在磁鐵鏈條2中K2型附板上的U型磁鐵盒3組成;環形移動的皮帶由皮帶鏈輪4、安裝在該鏈輪上的皮帶鏈條5，以及安裝在皮帶鏈條5中K2型附板上的磁選皮帶6組成;尾礦排料皮帶7安裝在環形移動皮帶6的下方，與磁選皮帶6呈空間立體交又垂直布置。

　　二、輔助工作部分：

　　輔助工作部分包括安裝在磁選皮帶6上方能控制下料量的下料斗8、非磁性料擋板9，以及位于尾礦排料皮帶左下方的磁性料收集槽10。

　　三、機械運動和傳動部分：

　　此干粉磁選機的機械運動和傳動部分包括公共從動軸11磁鐵鏈輪主動軸12、皮帶鏈輪主動軸14、上下兩對磁鐵鏈條軌道16以及上下兩對皮帶鏈條軌道17。其中，公共從動軸11的內側安裝有1對磁鐵鏈輪1，外側安裝有1對皮帶鏈輪4，磁鐵鏈輪1上鑲嵌的軸承可實現兩對鏈輪相對運動。磁鐵鏈輪主動軸12的內側安裝有1對磁鐵鏈輪1，外側有1個磁鐵傳動鏈輪13，由減速機通過鏈條傳動。皮帶鏈輪主動軸14內側有1對皮帶鏈輪4，外側有1個皮帶傳動鏈輪15，由減速機通過鏈條傳動。磁鐵鏈條2在上下兩對磁鐵鏈條軌道16上運動;皮帶鏈條5在上下兩對皮帶鏈條軌道17上運動。
