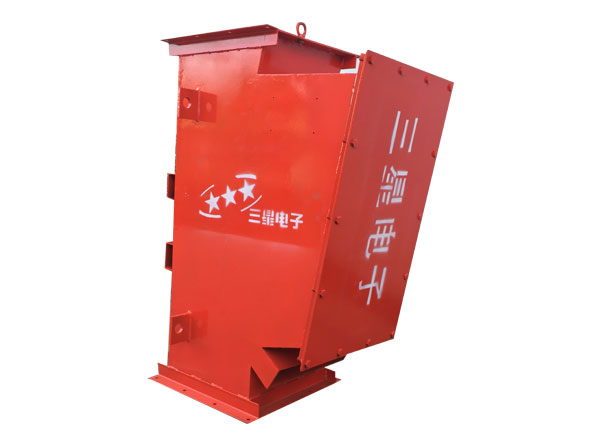

揭秘拆分式管道除鐵器的設計亮點

　　為增進傳統管道除鐵器的工作效率，現研究人員研發了一種穩定性越高、底板可更換的拆分式的管道自卸除鐵器。

　　一、結構：

　　該除鐵器主要由殼體、滾筒式旋轉的永磁除鐵機構、卸鐵口、固定裝置、可換式底板、減速機、傳動裝置、分選殼體八部分組成。

　　殼體與分選殼體是兩個不相連通的不銹鋼式殼體，滾筒式旋轉永磁除鐵機構全固定在分選殼體中，該除鐵器一般串接在現場(55°~65°)管道上。

　　二、亮點與關鍵技術設計：

　　(1)可換式底板設計。可換式底板鑲嵌在殼體兩側板內，一側焊有固定板，另一側割有長方型的孔，并有固定裝置上下聯接。可換式底板上面用耐溫的膠粘接厚陶瓷片或耐受磨材料，增進了管道除鐵器壽命。當?shù)装迥p時可直接更換，方便快捷，更換時間短，不影響生產進度。

　　(2)滾筒式旋轉永磁除鐵機構。于分選殼體里的滾筒式永磁除鐵機構的磁極支撐圓周上面，安裝有N、S交替且軸向排列的多組永磁磁極組。機構固定于分選殼體兩面的側板上，代替了目前市場上所使用的鏈條帶動磁條的分選除鐵機構，無鏈條松動、斷裂等現象。

　　經研究與應用表明，由于拆分式管道自卸式除鐵器在原有的永磁自卸管道除鐵器上作了大幅度改進，因而其故障低，有效運轉率從以前的85%提高到g4%，目前已廣泛的應用在水泥、陶瓷、玻璃等行業。伴隨用戶對煤炭、水泥等質量要求的提高，細化除鐵已成為了定然趨勢，因此拆分式管道自卸除鐵器具有良好的應用前景。
