一分鐘掌握磨機式管道除鐵器理論知識

　　本文介紹一種自制的簡易磨機管道除鐵器，結構輕巧，且能在正常的運轉之中實現連續式自動分離、清理鐵質雜質，使用效果較好。

　　一、主要結構：

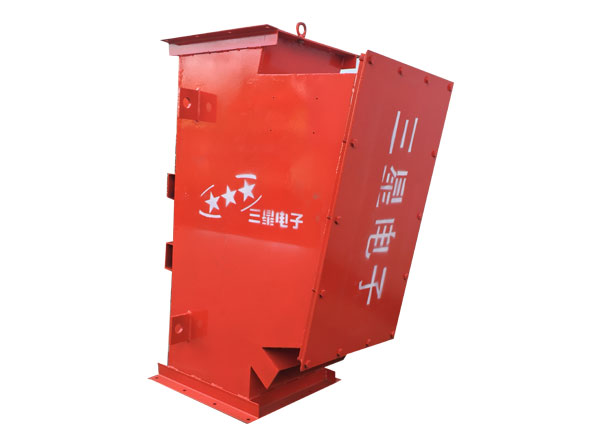

　　該磨機管道式除鐵器的結構包括有支座、滾筒及永磁鐵等組成部分。永磁鐵是安裝在不能旋轉的中心固定軸的上面，外部是用一個耐磨鋼板卷制作成的密封滾筒。滾筒內的另ー半空間應用一塊鋼板隔開，其目的在于阻磁。滾筒的兩端分別安裝有向外側伸展的支撐軸套，該支撐軸套經過軸承動連接在固定軸上。其中一個支撐軸套上安裝有皮帶傳動輪，在動力的驅動下帶動滾筒轉動。

　　二、除鐵原理：

　　管道除鐵器安裝在磨機卸料槽下方，當物料通過轉鼓表面時，鐵雜質在磁力的作用下被吸附到轉鼓的外表面，當物料被轉鼓帶到滾筒底部時，由于磁力（磁阻）的減弱，鐵雜質在重力作用下從除鐵器下的出料槽中拋出，實現了鐵雜質與物料的連續自動分離。當外排溜子中的鐵質雜質積攢到一定重量時，外排溜子下面的翻版料風伐在重力作用之下自動打開卸料，清理鐵質雜質，完成一個除鐵工作流程。

　　三、主要特點：

　　1)永磁鐵牢靠的安裝在滾筒內的中心固定軸上，不易脫落。同時永磁鐵外側面呈現弧形，并且貼近于滾筒內壁。

　　2)在滾筒之中間鋼板阻磁的作用下，可連續化分離鐵質雜質，格外是能將30mm以下的鐵質物料自管道內流動的物料中分離出來。

　　四、應用成果：

　　該管道除鐵器不但結構簡單，而且能夠自動分離鐵質雜質。同時，由于永磁鐵安裝在固定軸上，不易于在工作過程之中被震落，使用壽命延長。安裝此除鐵器以后磨機未發生過因鐵件進入粉磨系統而導致的設備故障，磨機穩定運行的周期顯明增加，有益運轉率從以前的85%提高至93%，
