基于電感數字傳感器的金屬探測儀的原理

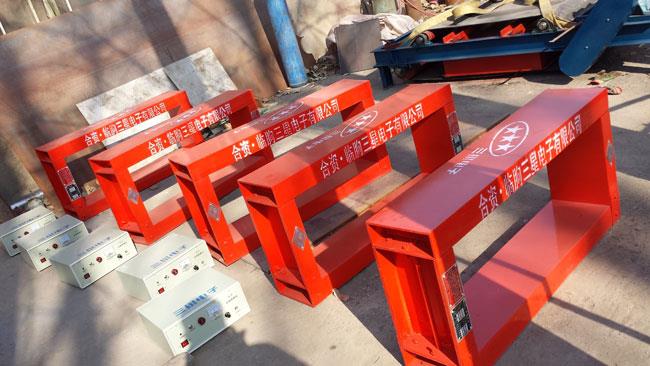

　　金屬探測儀作為一種常見的安全檢查設備，廣泛地應用于社會生活、工業生產、軍事等領域。常見的金屬探測器一般采用霍爾傳感器作為傳感器，但是這種傳感器需要配合較復雜的硬件電路，如放大電路、A/D轉換電路校準電路等，且誤差較大。

　　基于感測技術的電感數字傳感器LDC1000能夠不接觸目標物體而將金屬導體的檢測信號數字化;不需校準，可直接與控制部件進行數據通信，從而使得外部硬件電路大大簡化。

　　此外，該傳感器不但能夠檢測目標區域內是否存在金屬導體，還能夠檢測目標導體與傳感器之間的距離，因此具有精度高、體積小、結構簡單、無觸點等特點，能夠在灰塵污垢、油污及潮濕環境中實現導體目標的低成本、高分辨率的感測。相比之下，設計開發基于電感數字傳感器檢測元件的金屬探測儀檢測系統具有較強的實用意義。此外，電感數字傳感器采用線圈產生磁場，不需要磁體和復雜的校準，不使用稀土，因此越為節能。

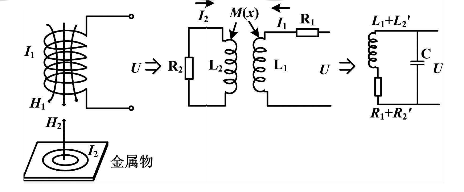

　　上述電感數字傳感器的工作原理（如圖）：

　　依據電磁場理論，當金屬物體置于變化的磁場中時，金屬導體中會產生一種自閉合感應電流，即金屬的渦流效應。電感數字傳感器LDC1000利用電磁感應原理，在傳感器自身線圈上加一個交變電流l1，線圈周?chē)a(chǎn)生交變電磁場H。這時如果有金屬物體進入此電磁場，會在金屬物體表面產生渦流H2(感應電流l2)。渦流電流跟線圈電流方向相反，渦流產生的感應電磁場跟線圈的電磁場方向相反，該渦流是金屬物體種類、距離、大小的函數。

　　當在線圈側并聯一個電容在電感上時，由于金屬探測儀的并聯諧振作用能量損耗大大減小，能量只消耗在R和R2'上，因此檢測出(R1+R2')的損耗就可以間接地檢測到金屬物體的距離、種類等。LDC1000能夠?qū)z測出的等效電阻直接轉換為數字量并送控制部分進行處理。
