散裝計量稱系統控制流程的介紹

　　散裝計量稱系統控制流程：

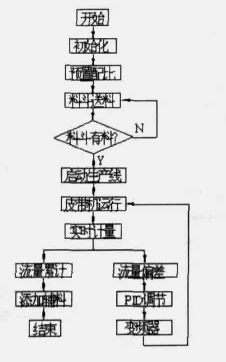

　　當散裝計量稱系統開始工作時,啟動配料生產線，應先將系統程序進行初始化,通過上位機或觸摸屏設置配料配比,檢查料斗有無物料。若無物料,向料斗送料,啟動配料生產線,由此計量秤進行稱重并實時計量,CPU計算得實時流量及累計流量。若設定流量與實際流量有偏差,調節器根據系統控制要求比較設定值與實際流量的偏差,經PTD調節改變輸出信號以控制變頻器對輸送電機的速度調節,從而實現恒流量控制。根據配比各輔料同時混合計量,并按配方工藝要求添加。系統主程序控制流程如圖。

　　3PLC控制系統硬件設置

　　系統中主、輔料秤由可編程控制器(PLC)和上位機實現兩級控制?，F(xiàn)以1#～4#四臺散裝計量稱的PLC控制分析為例,每臺計量稱有一臺皮帶驅動電機,兩個料位傳感器,一個速度傳感器,一個稱重傳感器,一臺變頻器,它們構成了被控對象。電動機的啟、停由開關量控制,PLC數字量輸出信號作為變頻器的控制端輸入信號,經變頻器調制輸出高頻脈沖給皮帶驅動電機。料位傳感器檢測料斗有無物料,速度傳感器測量電機的轉速。散裝計量稱系統需8個數字量輸入信號,25個開關量輸入信號和24個開關量輸出信號,I/O點總數量為57。
