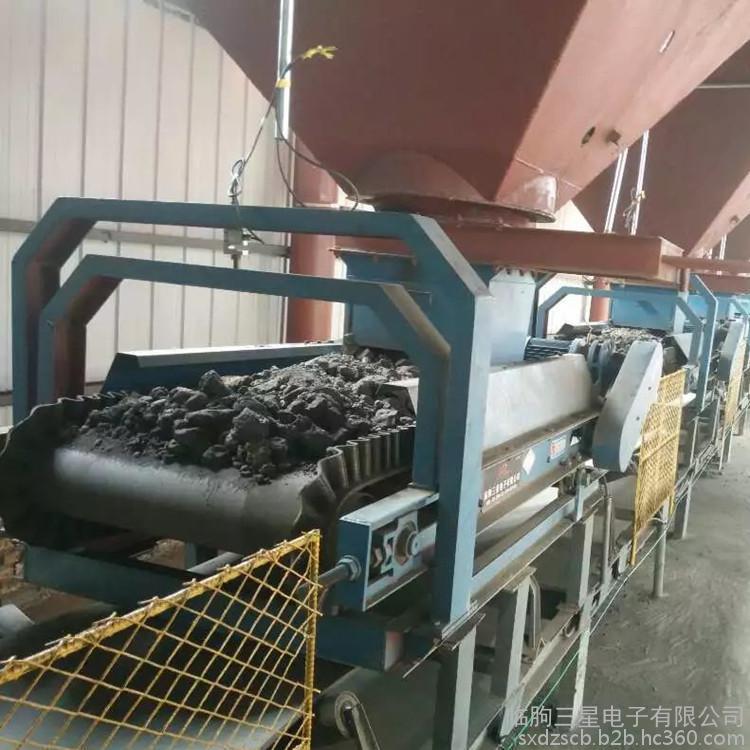

散裝計量稱不同類型機械臂的結構分析

　　一、四等臂結構：

　　散裝計量稱用四個等長杠桿橋傳力，各橋端點均以相同的方式與傳感器連接，由于四個橋臂的尺寸、形狀、受力結構及剛性等均相同，各橋在理論上具有一致的傳力比，所以該結構較大的優點是抗偏載性能較好，且結構較簡化。

　　設計和生產中應注意的問題∶嚴格控制橋臂的加工尺寸精度及形位精度，保障各橋傳力性能的一致，由于結構的限制，四個橋臂與傳感器連接時，各橋端點往往不在同一平面，設計散裝稱時應考慮傾斜引起的傳力比的誤差，保障上下蓋的剛度，保持刀座的剛度及位置準確性，正確進行彈簧特性及位置的設計。

　　二、雙臂結構：

　　用兩根相同的梁，分布于散裝計量稱的秤臺穩定區域，在載荷力作用下，梁產生應變，在開孔部位上下貼應變片組成半橋傳感器，將輸出與載荷力大小成正比的信號，這種杠桿臂和傳感器合為一體的雙臂結構，大大簡化了秤體結構，而且秤的偏載，線性度等性能均較好，設計及生產中的主要問題∶杠桿梁式傳感器在制造或選擇時，應進行配組，—方面嚴格控制兩橋的輸出靈敏度差異，保持偏載性能，另一方面控制兩橋輸出阻抗的差異，良好減小組成全橋后的零位變化，上下蓋及刀座應具有夠強的剛度和正確的相對位置，保持梁受力邊界條件和載荷力方向，作用點的穩定，刀座設計時，應考慮沖擊，扭曲等干擾對信號的影響，并采取合理的結構，使干擾的影響得以解決或減小，正確進行彈簧的特性及位置設計，由于制造誤差等影響，導致產品在裝配中，左右橋輸出靈敏度的一致性發生變化，在設計散裝計量稱時應考慮工藝調整的實現方法。
