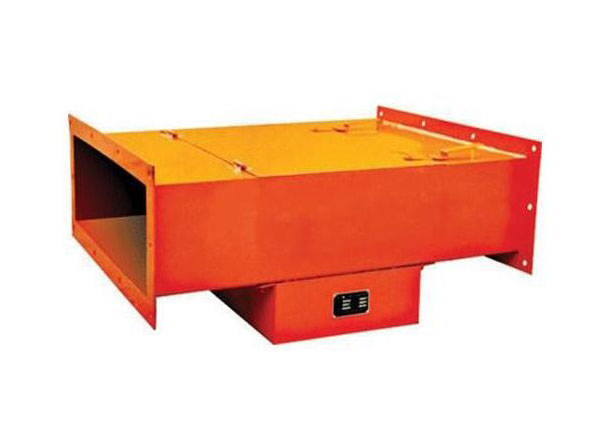

詳析管道式永磁除鐵器的系統結構及其特點

　　一、系統結構：

　　一種新式管道式永磁除鐵器是由SCTS預選系統和SCTN細選系統組合而成。SCTS預選系統是1臺順流型低場強濕式永磁筒式除鐵器，SCTN細選系統是1臺全逆流型中場強濕式永磁筒式除鐵器。礦漿先是進入SCTS預選系統，進行預選作業，除去粒度較大的鐵雜質與比磁化率較大的鐵礦物，預選后的礦漿進入SCTN細選系統進行細選作業，除去粒度較小的鐵雜質與比磁化率較小的鐵礦物。

　　二、系統技術特點：

　　1、針對石英砂設計的專項槽體：

　　因?yàn)槭⑸傲６容^大，沉積速度較快，如若直接使用常規鐵礦用除鐵器的槽體會造成堆積、堵塞，需要經常停機清理槽體，無法連續運轉，故需要重新設計槽體。預選系統采用大落差形式的順流槽體，可以較大方面的規避石英砂在槽體里的堆積，加快礦漿流速，增加處理量。細選系統采用低阻力全逆流槽體，改良槽體內礦漿流動狀態，減少因湍流造成的物料堆積。

　　2、磁感應強度差別化設計，階段化處理效率越好：

　　針對石英砂原料中的鐵雜質性質不同，比磁化率差距較大，只用1種場強的管道式永磁除鐵器來處理效率并不好，且容易造成堵礦、卸礦困難等現象，影響設備正常的運轉率，而采用“弱磁中磁”的階段性處理在工業試驗中取得了較好的生產指標。

　　3、采用預選與細選兩套單獨選別系統：

　　針對工業生產中的石英砂原料中含鐵量多少的不恒定，含鐵礦物的特性不一致，含鐵雜質比磁化率波動較大的特點，采用1臺場強較低的管道式永磁除鐵器進行預處理。因?yàn)榇箢w粒鐵雜質與一部分強磁特性礦物的比磁化率較高，只要較低的磁感應強度就能夠產生夠多的吸附磁力，使這部分鐵雜質速度脫離石英砂礦漿，從鐵雜質出口排出。經過預處理后的礦漿進入1臺SCTN除鐵器進行細選處理，由于細選除鐵器的磁感應強度較高，能夠吸附顆粒較小的鐵雜質與比磁化率低的鐵礦物，進一步除去石英砂礦漿之中的鐵雜質。
